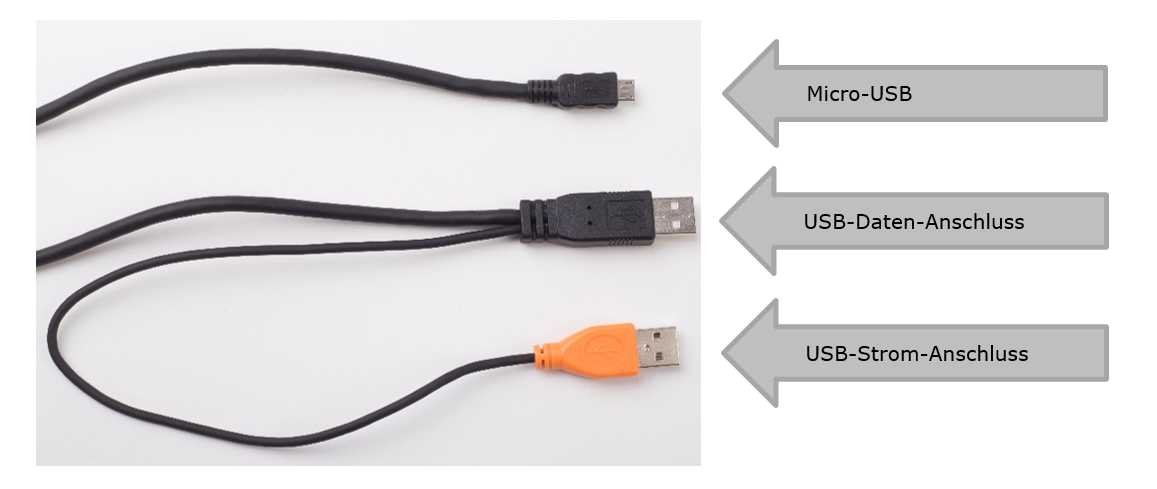

Das mitgelieferte USB-Y-Kabel verfügt über 3 unterschiedliche Stecker.
|
Stecker |
Funktion |
|---|---|
|
Schwarz (USB-A) |
Strom- und Datenübertragung |
|
Orange (USB-A) |
Zusätzliche Stromversorgung (optional) |
|
Schwarz (Micro-USB) |
Anschluss am Pen Display |
Montage des USB-Kabels
Das USB-Kabel ist im Lieferumfang enthalten und ist bereits ab Werk am Gerät befestigt.
Insofern Sie das Kabel tauschen möchten, können Sie dies wie folgt tun:
-

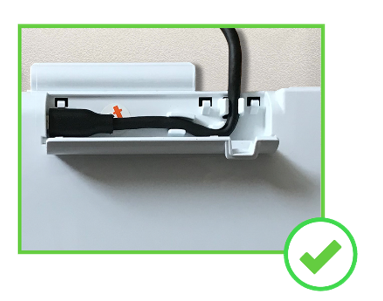

Öffnen Sie die Klappe auf der Rückseite des Geräts.
-
Entnehmen Sie das Kabel aus den beiden Klemmen der Zugentlastung.
-
Ziehen Sie den Micro-USB-Stecker aus dem Gerät.
-
Montieren Sie das neue Kabel in umgekehrter Reihenfolge.
Eine unsachgemäße oder häufige (De-)Montage des USB-Kabels kann zu Beschädigungen am Kabel und dem Micro-USB-Anschluss führen. Eine solche Beschädigung ist nicht Bestandteil der Gewährleistung.
