eSig-Analyze

Die Software eSig-Analyze ist ein spezielles Programm für die Unterschriftenanalyse, welches speziell für und mit Schriftsachverständigen entwickelt wurde.

Die Programmfunktionalität erlaubt einen detaillierten Vergleich zweier Unterschriften und führt eine automatische Wahrscheinlichkeitsaussage der Gleichheit der beiden Unterschriften durch.

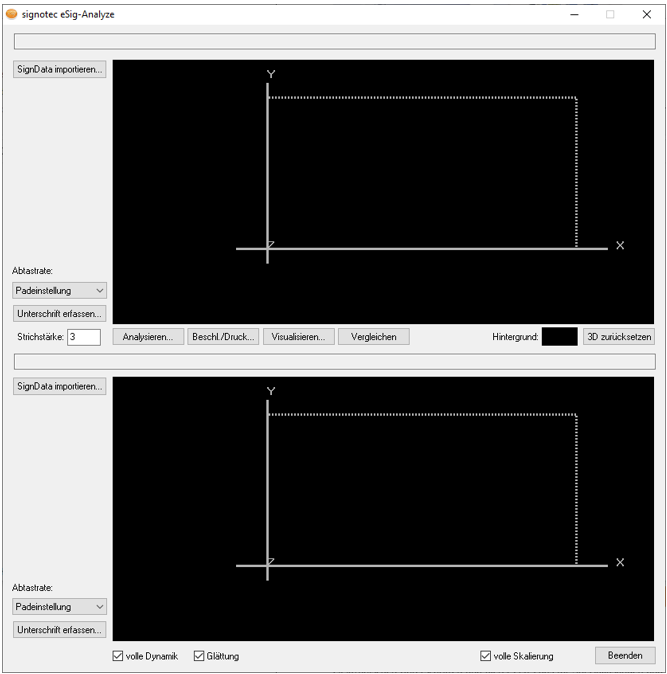

Screenshot: eSig-Analyze Anwendung

Unterschriften zur Analyse

SignData importieren

Über die Schaltfläche “SignData importieren” können biometrische Daten zur weiteren Visualisierung und Analyse importiert werden. Der Button ist doppelt vorhanden - einmal für die Signatur im oberen Teil des Fensters und einmal für die Signatur im unteren Teil des Fensters.

Über der importierten Unterschrift wird der Pfad zur geladenen Datei angezeigt.

Die biometrischen Dateien werden im signotec “SignData” Format (*.sdb) geöffnet. Diese können über die signotec APIs erzeugt oder mit dem signotec RSA Verifier aus einem Dokument exportiert werden.

Unterschrift erfassen

Alternativ zum Import von biometrischen Daten kann auch direkt im eSig-Analyze eine Unterschrift erfasst werden.

Über die Auswahl unter “Abtastrate” kann die Abtastrate für die Erfassung der Unterschrift auf einem signotec Unterschriftenpad ausgewählt werden. Es stehen die Werte “Padeinstellung”, 125Hz, 250Hz und 500Hz zur Verfügung. Je höher der Wert, desto öfter wird die Position des Stifts auf dem Sensor erfasst.

Über die Schaltfläche “Unterschrift erfassen” kann die Unterschriftenerfassung gestartet werden. Die bestätigte Unterschrift wird sofort im eSig-Analyze angezeigt. Somit kann beispielsweise eine Unterschrift aus einem PDF-Dokument mit einer manuell erfassten Unterschrift verglichen werden. Der Button ist doppelt vorhanden - einmal für die Signatur im oberen Teil des Fensters und einmal für die Signatur im unteren Teil des Fensters.

Über der erfassten Unterschrift wird die Information angezeigt, dass diese Unterschrift über ein Pad erfasst wurde.

Das verwendete Unterschriftenpad kann über die Pad-Konfiguration konfiguriert werden.

Einstellungen

Am unteren Rand des Fensters stehen folgende Einstellungen zur Verfügung:

  • Die Einstellung “volle Dynamik” skaliert die Werte in “Analysieren…” auf den jeweiligen Maximalwert.

  • Die Einstellung “volle Skalierung” skaliert die Unterschriften in der 3D-Ansicht so, dass sie gleich groß dargestellt werden, unabhängig von ihrer tatsächlichen Größe.

  • Die Einstellung “Glättung” glättet die Kurven der Unterschrift anhand des Druckverlaufs.

3D-Darstellung der Signatur

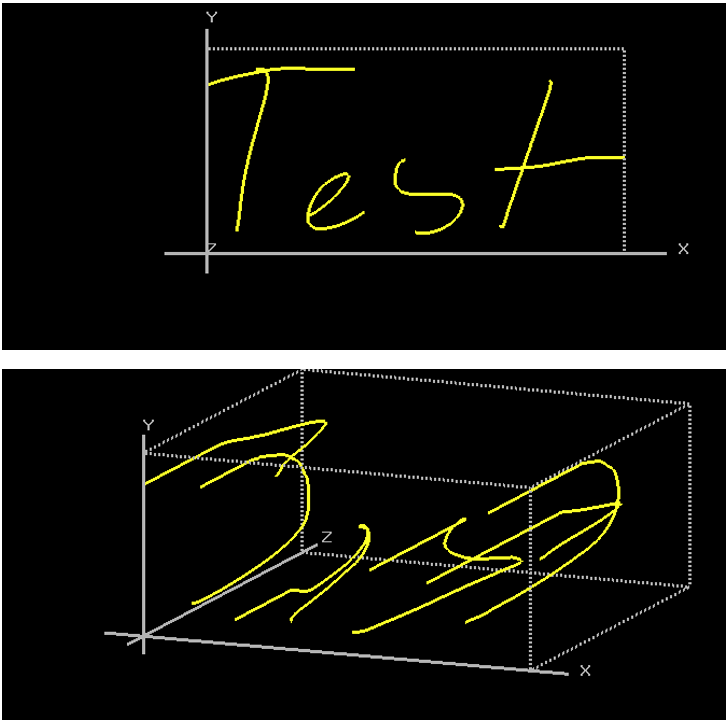

Die Signaturgrafik im Vorschaufenster kann mit der Maus als 3D-Modell gedreht werden. Die 3D-Ansicht bietet einen anschaulichen Überblick über die Schriftmerkmale.

Über die Option “Strichstärke” in der linken Mitte des Fensters kann die dargestellte Strichstärke beeinflusst werden.

Die Hintergrundfarbe kann durch Anklicken des Farbfeldes neben “Hintergrund” verändert werden. Standardmäßig ist hier aufgrund des hohen Kontrastes “schwarz” voreingestellt.

Mit der Schaltfläche “3D zurücksetzen” kann die 3D-Darstellung der Signaturen wieder in die 2D-Ansicht zurückgesetzt werden.


Screenshot: 2D- und 3D-Ansicht der Unterschrift

Analysieren

Über die Schaltfläche “Analysieren...” in der Mitte des Fensters können die Signaturen in verschiedenen Modi visualisiert werden.

Mit den Scrollbalken unter den Unterschriften ist es möglich, jeden Unterschriftenpunkt anzufahren um die Werte des Punktes darzustellen. Es sind folgende Werte angezeigt:

  • Segmente der Unterschrift

  • Punkt der Unterschrift

  • Position auf der X-Achse

  • Position auf der Y-Achse

  • Druckkraft

  • Zeit in ms

Bei „Punkt“, „Druckkraft“ und „Zeit in ms“ wird der aktuelle Wert gefolgt vom Maximalwert angezeigt.

Die Signaturen können wahlweise einzeln oder gemeinsam über die Schaltflächen “Abspielen” bzw. “Beide abspielen” abgespielt werden. Die Abspielgeschwindigkeit kann mit dem vertikalen Schieberegler auf der rechten Seite in 10%-Schritten zwischen 0% (Pause) und 100% (Echtzeit) eingestellt werden. Die Koordinaten werden je nach Größe der Signatur auf der Y- und X-Achse angezeigt. Der Ursprung befindet sich links oben.

Die Darstellungsart kann über eine Combobox zwischen “Beziers”, “Cardinals”, “Dynamik 1”, “Dynamik 2”, “Dynamik 3” und “Punkte” je nach Bedarf und Analyseart für jede Signatur separat gewählt werden.

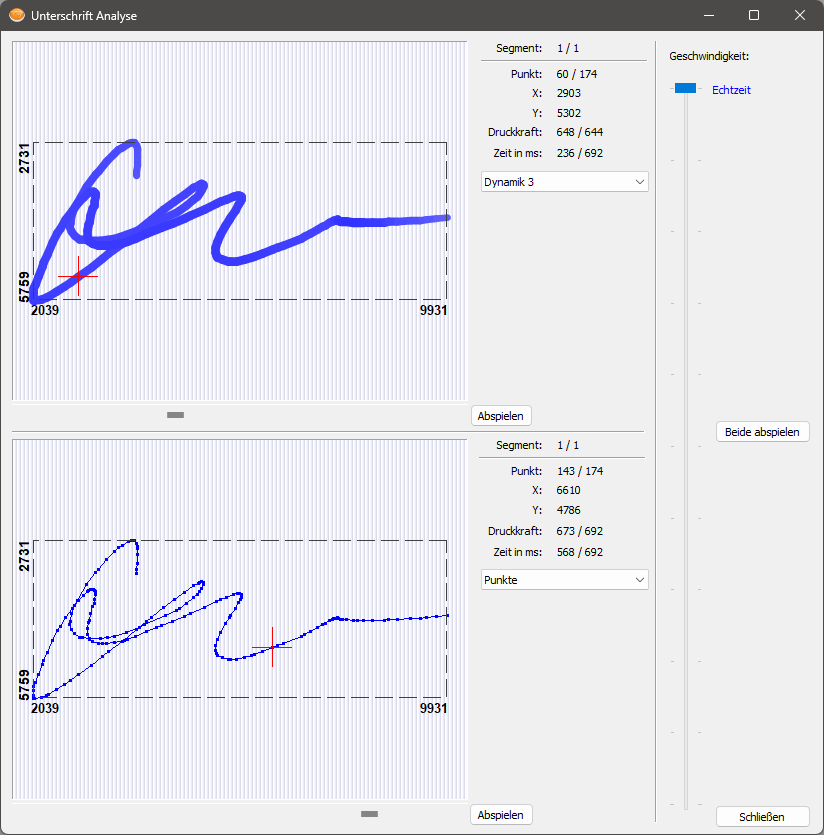

In der folgenden Abbildung ist die Signatur einmal im Modus “Dynamik 3” und einmal im Modus “Punkte” dargestellt. Das rote Fadenkreuz zeigt an, für welchen Punkt die Daten aktuell angezeigt werden.


Screenshot: Unterschriftenanalyse

Beschleunigung und Druck

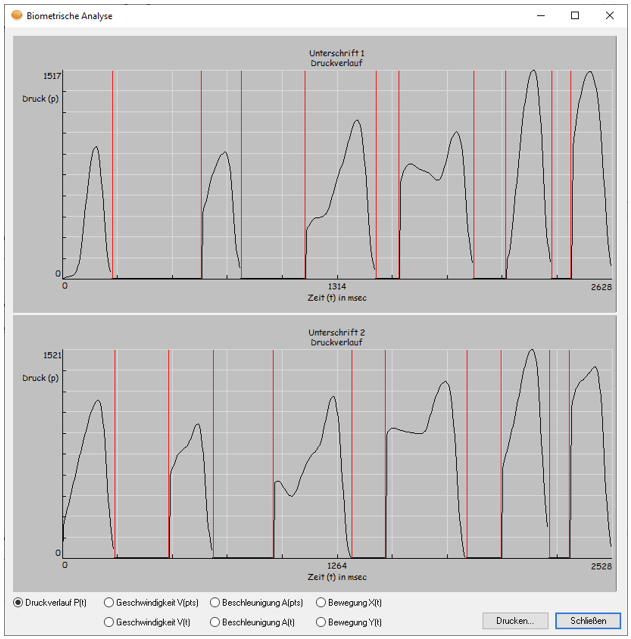

Über die Schaltfläche “Beschl./Druck..." werden primäre Merkmalen der Unterschrift in Graphen dargestellt. Es kann zwischen folgenden Darstellungen gewählt werden:

  • Druckverlauf p(t) zeitabhängig

  • Geschwindigkeit V(pts) Punkte abhängig

  • Geschwindigkeit V(t) zeitabhängig

  • Beschleunigung A(pts) Punkte abhängig

  • Beschleunigung A(t) zeitabhängig

  • Bewegung X-Achse X(t) zeitabhängig

  • Bewegung Y-Achse Y(t) zeitabhängig

Sämtliche Diagramme und Grafiken lassen sich entsprechend dem Seitenverhältnis angepasst ausdrucken.


Screenshot: Visualisierung primärer Merkmale

Visualisierung

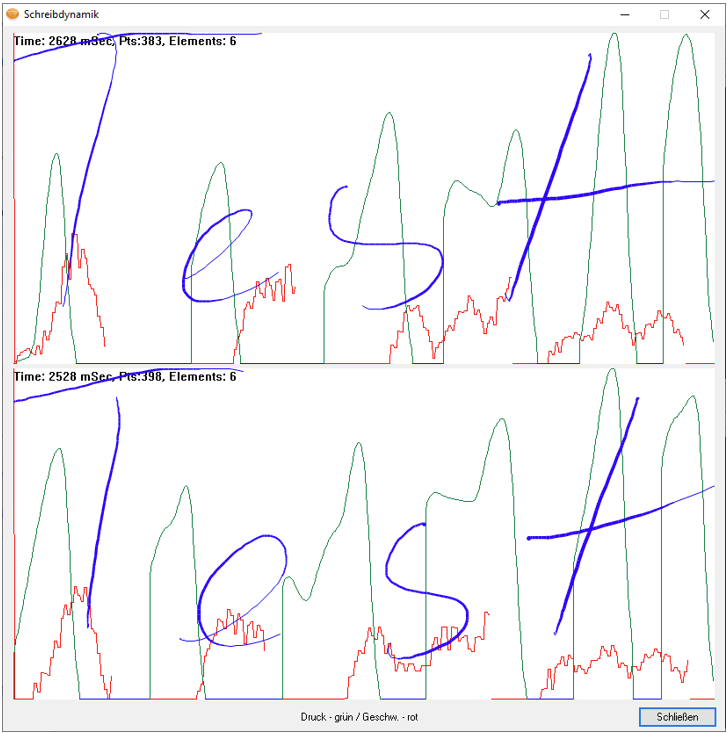

Über die Schaltfläche “Visualisieren…” werden die Unterschriften hinsichtlich ihrer Schreibdynamik bestehend aus Druck und Geschwindigkeit visualisiert.

In der oberen linken Ecke wird die Gesamtzeit sowie die Anzahl der Punkte und Segmente angezeigt. Parallel sind die Werte Druck und Geschwindigkeit als Graphen über die Unterschrift gelegt, um die Schreibdynamik der einzelnen Bereiche präzise analysieren zu können.


Screenshot: Visualisierung der Schreibdynamik

Vergleichen

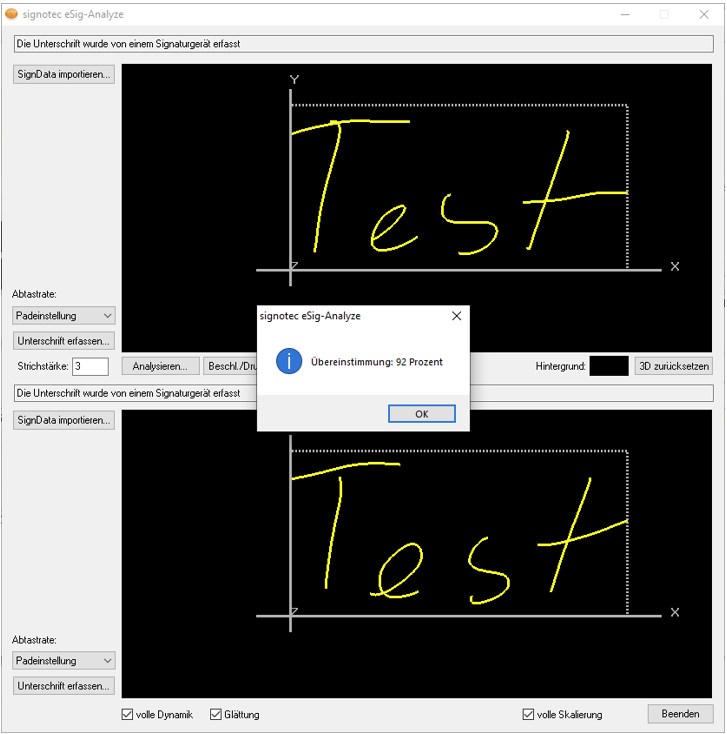

Über die Schaltfläche “Vergleichen” können die beiden geladenen Unterschriften anhand ihrer biometrischen Merkmale detailliert miteinander verglichen werden. Bei der automatischen Unterschriftenprüfung erfolgt die Wahrscheinlichkeitsaussage in Form eines Prozentwertes.

Bitte beachten Sie die weiterführenden Informationen aus dem Bereich “Informationen zur Unterschriftenanalyse”.


Screenshot: Vergleich zweier Unterschriften
