signoImager/2

Beschreibung

Mit dem signoImager 2 können Unterschriften erfasst und kopiert oder als Grafik automatisch oder manuell im Dateisystem gespeichert werden.

Im Folgenden wird die Anwendung beschrieben.

Oberfläche

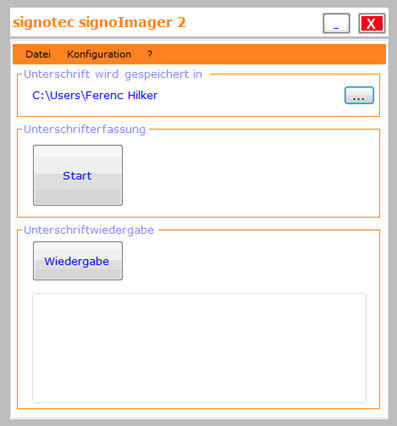

Die Anwendung kann über die Verknüpfung “signotec signoImager/2” geöffnet werden. Sobald der signoImager2 gestartet wurde, wird folgender Dialog angezeigt.

In der Menüleiste stehen folgende Bereiche zur Verfügung.

Über “Datei” kann die Anwendung beendet werden. (Alt + F4)
Über “Konfiguration” werden die Einstellungen geöffnet . (F3)
Über “?” wird das Info-Fenster angezeigt. (F1)

Hauptfenster

Unter der Menüleiste ist ein Verzeichnis hinterlegt, in dem die erfassten Unterschriften als Grafik abgespeichert werden.

Das Verzeichnis kann über die Einstellungen vordefiniert werden. Wird das Verzeichnis im Hauptfenster geändert, so gilt dies hingegen nur temporär bis zum Neustart der Anwendung.

Über die Schaltfläche “Start” kann der Unterschriftsvorgang gestartet werden.

Wurde eine Unterschrift geleistet, kann diese über die Schaltfläche “Wiedergabe” noch einmal angezeigt werden.

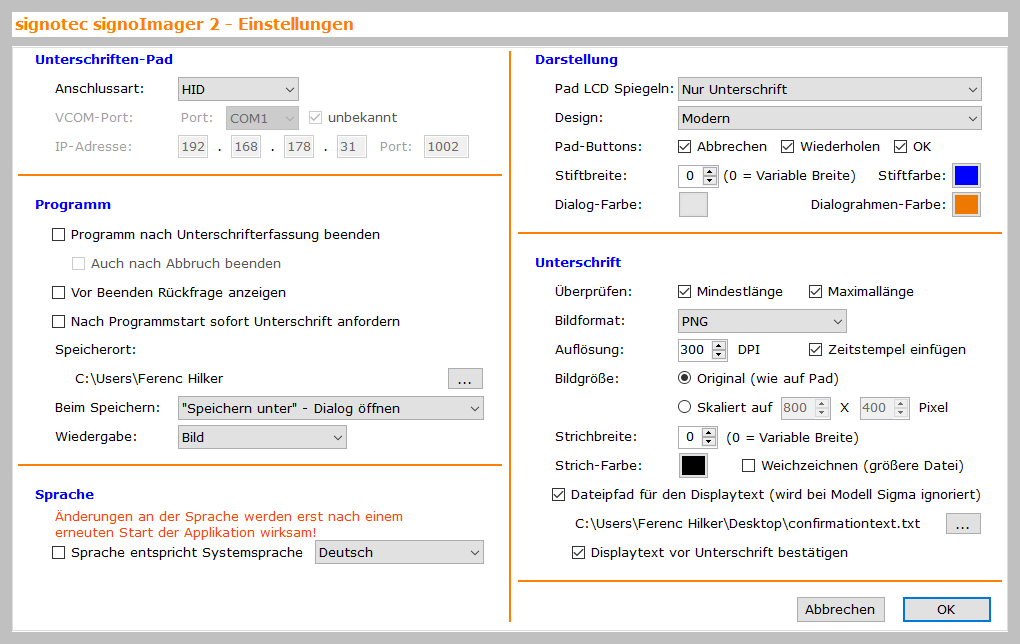

Einstellungen

Die Einstellungen enthalten zahlreiche Optionen zur Konfiguration des signoImager 2. Alle Einstellungen werden in den folgenden Abschnitten erläutert.

Unterschriftenpad

Durch die Anschlussart können Sie festlegen, welches Pad für die Erfassung der Unterschrift genutzt werden soll.

Option	Beschreibung
HID	Das Unterschriftenpad ist lokal per USB am Computer angeschlossen.
VCOM	Es wird ein Unterschriftenpad über eine virtuell-serielle Verbindung (FTDI oder VCOM Port Treiber) verwendet. Wenn diese Option ausgewählt wird, kann unter “VCOM-Port” der gewünschte Port (COM1 - COM256) ausgewählt werden. Sofern der Port unbekannt ist, kann die Schaltfläche “unbekannt” aktiviert werden. In diesem Fall sucht die Software automatisch nach Geräten und verwendet das erste gefundene Gerät.
IP	Das Unterschriftenpad wird über Ethernet (IP) angebunden. Wenn diese Option ausgewählt wird, muss unter “IP-Adresse” die IP und der Port des Unterschriftenpads eingetragen werden. Die IP-Adresse und der Port wird im Servicemenü des Geräts oder IP-Adapters konfiguriert.

Programm

Option	Beschreibung
Programm nach Unterschrifterfassung beenden	Legt fest, ob der signoImager 2 nach Erfassung, Bestätigung und Speicherung der Unterschrift automatisch beendet werden soll.
Auch nach Abbruch beenden	Legt fest, ob der signoImager 2 auch beim Abbruch der Erfassung oder Speicherung beendet werden soll.
Vor Beenden Rückfrage anzeigen	Wurde eingestellt, dass der signoImager2 nach der Unterschrifterfassung beendet werden soll, kann dem Benutzer ein Dialog angezeigt werden, ob die Anwendung wirklich geschlossen werden soll.
Nach Programmstart sofort Unterschrift anfordern	Ist diese Einstellung aktiviert, wird nach dem Start des signoImager 2 sofort die Unterschriftenerfassung gestartet, sofern das konfigurierte Unterschriftenpad gefunden werden konnte.
Speicherort	Legt das Verzeichnis fest, in dem die Unterschrift abgespeichert werden soll. Das Verzeichnis wird nach dem Start der Anwendung als Standard angezeigt und kann über die “…”-Schaltfläche im Hauptfenster temporär verändert werden.
Beim Speichern	Legt fest, welche Aktion beim Speichern ausgeführt werden soll. Bestehende Datei überschreiben: Wenn diese Option ausgewählt ist, wird die Grafik mit dem Dateinamen “Signature” im angegebenen Verzeichnis gespeichert. Wenn dort bereits eine Datei mit dem gleichen Namen existiert, wird diese ohne Rückfrage überschrieben. Zähler an Dateinamen anhängen: Wenn diese Option ausgewählt ist, wird die Grafik mit dem Dateinamen “Signature” im angegebenen Verzeichnis gespeichert. Wenn dort bereits eine Datei mit dem gleichen Namen existiert, wird ein Zähler an den Dateinamen angehängt. “Speichern unter“ – Dialog öffnen: Wenn diese Option ausgewählt ist, wird vor dem Speichern ein Dialog angezeigt, in dem der Speicherort und der Dateiname festgelegt werden können. Dadurch wird der in den Einstellungen festgelegte Speicherort überschrieben. Bild nur in die Zwischenablage speichern: Wenn diese Option ausgewählt ist, wird die Signatur nicht als Datei gespeichert, sondern befindet sich in der Zwischenablage. Über Einfügen (Strg + V) kann diese Grafik dann an anderer Stelle oder in einem anderen Programm eingefügt werden. Standard: “Speichern unter” - Dialog öffnen
Signaturwiedergabe	Nachdem die Unterschrift geleistet wurde, kann sie erneut angezeigt werden. Es besteht die Möglichkeit, sich die Unterschrift als Vollbild oder in Echtzeit anzeigen zu lassen. Bild: Die Unterschrift wird als vollständige Grafik angezeigt. In Echtzeit: Die Unterschrift wird mit anhand des Bewegungsablaufs nochmal “in Echtzeit” abgespielt.

Sprache

Die Sprache der Anwendung ist einstellbar. Standardmäßig wird die Systemsprache verwendet.

Soll eine andere Sprache als die Systemsprache eingestellt werden, muss die Einstellung “Sprache entspricht der Systemsprache” deaktiviert werden, so dass aus der Auswahlliste eine der verfügbaren Sprachen ausgewählt werden kann.

Wenn die Sprache geändert wurde, muss die Anwendung neu gestartet werden, bevor die Änderungen wirksam werden.

Darstellung

Option	Beschreibung
Pad LCD Spiegeln	Legt fest, ob der Unterschriftendialog auf dem PC angezeigt werden soll und wenn ja, ob die Anzeige des Pads gespiegelt werden soll. Aus: Der Unterschriftendialog ist nur auf dem Unterschriftenpad sichtbar. Es findet keine Echtzeitanzeige am PC statt. Nur Unterschrift: Im Unterschriftendialog am PC wird nur die Unterschrift gespiegelt. Gesamten Inhalt: Im Unterschriftendialog am PC wird die gesamte Anzeige des Unterschriftenpads gespiegelt. Standard: Nur Unterschrift
Design	Mit dieser Einstellung kann das Design der Schaltflächen auf dem Signaturgerät definiert werden.
Pad-Buttons	Legt fest, welche Buttons auf dem Signaturgerät dargestellt werden sollen. Sind alle Schaltflächen deaktiviert, kann die Signatur nur über den Dialog am Computer abgebrochen, wiederholt oder bestätigt werden.
Stiftbreite	Legt fest, wie breit die Unterschrift im Unterschriftsdialog auf dem Computer dargestellt wird. Es können Stiftbreiten von 0 (variable Breite) bis 10 (sehr dicke Breite) verwendet werden. Diese Einstellung hat keine Auswirkung für die Anzeige auf dem Signaturgerät.
Stiftfarbe	Legt fest, mit welcher Farbe die Unterschrift im Unterschriftsdialog auf dem Computer dargestellt wird. Diese Einstellung bezieht sich auf die Darstellung im Dialog und auf dem Signaturpad. Sie hat keine Auswirkung auf die gespeicherte Unterschrift.
Dialog-Farbe	Legt fest, welche Farbe der Hintergrund im Unterschriftsdialog auf dem Computer haben soll. Diese Einstellung hat keine Auswirkung auf die Anzeige auf dem Signaturpad und greift nur wenn die Spiegelung auf “Nur Unterschrift” eingestellt ist.
Dialograhmen-Farbe	Legt fest, welche Farbe der Rahmen des Unterschriftsdialog am PC haben soll. Diese Einstellung hat keine Auswirkung für die Anzeige auf dem Signaturpad .

Unterschrift

Option	Beschreibung
Überprüfen	Mit den Optionen “Mindestlänge” und “Maximallänge” kann festgelegt werden, ob die geleistete Signatur auf eine minimale und/oder maximale Länge geprüft werden soll. Ist mindestens eine der Optionen aktiviert und ist die geleistete Signatur zu kurz oder zu lang und damit wahrscheinlich ungültig, wird eine Fehlermeldung ausgegeben.
Bildformat	Legt fest, in welchem Bildformat die Unterschrift gespeichert werden soll: TIFF PNG BMP JPEG GIF PNG transparent
Auflösung	Legt fest, in welcher Auflösung die Unterschrift gespeichert werden soll. Es kann ein Wert zwischen 75 DPI und 600 DPI eingetragen werden.
Zeitstempel einfügen	Legt fest, ob ein Zeitstempel mit dem aktuellen Datum und Uhrzeit in der Grafik der Unterschrift eingebracht werden soll.
Bildgröße	Legt fest, in welcher Größe die Grafik der Unterschrift gespeichert werden soll. Es kann zwischen “Originalgröße (wie auf Pad)” und einer skalierten festen Größe in Pixel gewählt werden. Wird die Option zur Originalgröße gewählt, richtet sich die Auflösung nach der erfassten Unterschrift und der eingestellten DPI.
Strichbreite	Legt fest, mit welcher Strichstärke die Unterschrift gespeichert werden soll. Es kann eine Strichstärke von 0 (variable Strichstärke) bis 10 (sehr dicke Strichstärke) gewählt werden. Diese Einstellung hat keinen Einfluss auf die Darstellung auf dem Signaturgerät oder im Unterschriftsdialog auf dem PC.
Strichfarbe	Legt fest, mit welcher Farbe die Unterschrift gespeichert werden soll. Diese Einstellung hat keinen Einfluss auf die Darstellung auf dem Signaturgerät oder im Unterschriftsdialog auf dem PC.
Weichzeichnen (größere Datei)	Legt fest, ob bei der gespeicherten Unterschriftengrafik eine Kantenglättung vorgenommen werden soll, um eine flüssigere Optik zu ermöglichen. Durch diese Optimierung die Datei größer.
Dateipfad für den Displaytext (wird bei Modell Sigma ignoriert)	Vor oder während der Unterschrift kann ein Bestätigungstext auf dem Display des Signaturpads angezeigt werden. Dieser Bestätigungstext kann über eine Textdatei eingebunden werden. Der in dieser Datei enthaltene Text wird auf dem Pad angezeigt. Kompatible Modelle: signotec Omega signotec Zeta signotec Gamma signotec Delta Es können nur Textdateien mit dem Dateiformat Text (*.txt) verwendet werden.
Displaytext vor Unterschrift bestätigen	Legt fest, ob der angezeigte Text vor der Unterschrift bestätigt werden muss. Aktiviert: Der Text muss vor Erfassung der Unterschrift bestätigt werden. Wird der Bestätigungstext abgebrochen, schließt sich der Dialog und es wird keine Unterschrift erfasst. Deaktiviert: Der Text wird im Hintergrund des Unterschriftsdialog angezeigt, muss aber für das Unterschreiben nicht explizit bestätigt werden.

Aufruf mit Parametern

Es besteht die Möglichkeit, den signoImager 2 per Kommandozeile mit Parameters aufzurufen, welche die getroffenen Programmeinstellungen überschreiben.

Der signoImager 2 kann mit nachfolgenden Parametern aufgerufen werden. Sollen mehrere Parameter übergeben werden, sind diese durch ein Leerzeichen voneinander zu trennen.

Parameter	Beschreibung
-i	Erlaubt eine mehrfache Instanziierung der Anwendung.
-prx	Erlaubt das Setzen eines definierten Bildformates. Das “x” steht für die unterschiedlichen Bildformate und muss durch die gewünschte Option ersetzt werden: t = Tiff p = PNG pt = PNG mit Transparenz b = BMP j = JPEG g = GIF Beispiel: „-pfpt“ für ein PNG Bild mit Transparenz
-dcx	Erlaubt die Wahl der Anschlussart des zu verwendenden Unterschriftenpads. Das “x” steht für die unterschiedlichen Anschlussarten und muss durch die gewünschte Option ersetzt werden: h = HID / WinUSB s = Seriell / FTDI (unbekannter Port) sx = Seriell / FTDI (x dient als Platzhalter für einen COM Port) Ix = IP / Ethernet (x dienst als Platzhalter für die IP-Adresse) Beispiel: „-dci192.168.100.100:1002“ für die Verwendung eines IP-Ethernet verfügbaren Pads an der IP Adresse 192.168.100.100. Die Angabe des Ports (:1002) ist optional.
-m	Erlaubt das Anlegen einer Metadaten Datei, welche im konfigurierten Verzeichnis neben der Bilddatei abgespeichert wird. Die Datei mit Dateiendung *.log wird beim Beenden der Anwendung gespeichert und hält Informationen über die Status OK, CANCEL oder ERROR (mit Fehlertext) im UTF-8 Format. MessageBoxen werden bei Verwendung der Metadaten Datei nicht angezeigt und die Anwendung im Fehlerfall automatisch beendet. Vorhandene Metadatendateien werden überschrieben.
-f“x“	Erlaubt das Setzen eines Dateinamens für die Bild- und Metadaten Datei. Das “x” steht für den Dateinamen. Die Anführungszeichen sind bei Dateinamen mit Leerzeichen notwendig. Unzulässige Sonderzeichen werden durch einen Unterstrich ersetzt. Beispiel: -f“Vorgang 4711“ erzeugt eine Bilddatei und Metadaten Datei mit Namen „Vorgang 4711.png” bzw “Vorgang 4711.log”.
