USB-Y-Kabel

Bitte beachten Sie die Hinweise zur automatischen Erkennung der Anschlussart, bevor Sie das Gerät einstecken. Insofern Sie die Anschlussart später ändern möchten, können Sie dies über das Servicemenü des Geräts tun.

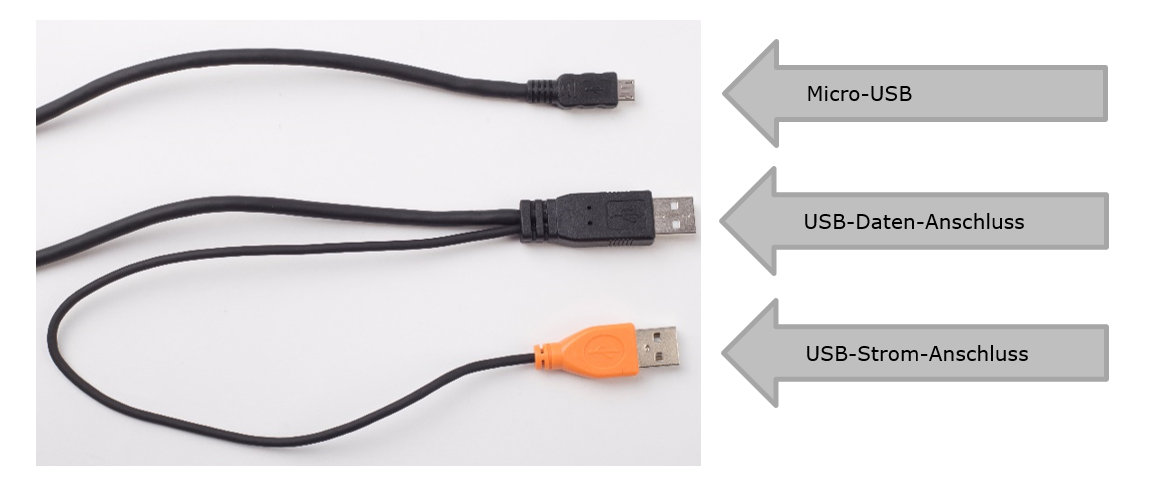

Das mitgelieferte USB-Y-Kabel verfügt über 3 unterschiedliche Stecker.

Stecker

Funktion

Schwarz (USB-A)

Strom- und Datenübertragung

Orange (USB-A)

Zusätzliche Stromversorgung (optional)

Schwarz (Micro-USB)

Anschluss am Unterschriftenpad

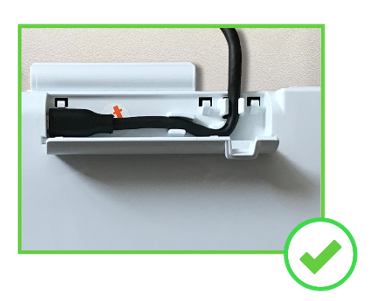

Montage des USB-Kabels

Das USB-Kabel ist im Lieferumfang enthalten und ist bereits ab Werk am Gerät befestigt.

Insofern Sie das Kabel tauschen möchten, können Sie dies wie folgt tun:

  1. Öffnen Sie die Klappe auf der Rückseite des Geräts.

  2. Entnehmen Sie das Kabel aus den beiden Klemmen der Zugentlastung.

  3. Ziehen Sie den Micro-USB-Stecker aus dem Gerät.

  4. Montieren Sie das neue Kabel in umgekehrter Reihenfolge.

Eine unsachgemäße oder häufige (De-)Montage des USB-Kabels kann zu Beschädigungen am Kabel und dem Micro-USB-Anschluss führen. Eine solche Beschädigung ist nicht Bestandteil der Gewährleistung.
